Серия DPH 25-75/150/200 кВТ

Модульные ИБП для ЦОД среднего размера.
Представляем следующее поколение систем бесперебойного питания, которые благодаря высочайшей надежности, исключительным характеристикам и высокой эффективности идеально подходят для внедрения в инфраструктуру ЦО среднего размера.
Доступность интернет-услуг является ключевым условием выполнения большинства бизнес-операций. Одной из основных проблем ЦОД является обеспечение бесперебойной работы. Поддержание высочайшей технической готовности инфраструктуры ЦОД является главным условием устойчивого выполнения ответственных функций, являющихся основной успешного бизнеса. В условиях непрерывного роста объема обрабатываемой информации и тарифов на электроэнергию ЦОД продолжают оставаться крайне энергоемкими объектами. При этом особое значение приобретает их бесперебойное электропитание: любые помехи в энергоснабжении могут привести к остановке оборудования, а значит, к потере данных и связанным с этим большим финансовым затратам.
С точки зрения капиталовложений, критически важное значение приобретают поддержание высокой эффективности и гибкость масштабирования ЦОД в соответствии с потребностями бизнеса. Modulon DPH – это модульный ИБП для ЦОД, позволяющий не создавать излишнего запаса по мощности при покупке источника. Он идеально подходит для дата-центров среднего размера, требующих максимальной эффективности при меньших эксплуатационных издержках.
  • Полностью отказоустойчивая система, основанная на внутреннем резервировании, отвечает строгим требованиям по надежности, обусловленным увеличением объема бизнес-операций, выполняемых с помощью ИТ-технологий
  • Гибкость масштабирования, позволяющая своевременно наращивать выходную мощность без излишних капиталовложений
  • Лучшие в своем классе показатели КПД, обеспечивающие энергосбережение и снижение эксплуатационных расходов
  • Самосинхронизация силовых модулей и модулей управления, обеспечивающая непрерывную работу в режиме
    on-line
  • Возможность горячей замены основных модулей и компонентов сокращает среднее время ремонта и снижает риск простоев
  • Проактивная система диагностики, позволяющая обнаруживать неисправности вентиляторов и коммутационных аппаратов на самой ранней стадии
ИБП для ЦОД Modulon DPH выпускается шириной 19” и представляет из себя стойку для установки модулей, что обеспечивает гибкость его размещения при организации инфраструктуры ЦОД. Обеспечивая электропитание ЦОД, Modulon DPH позволяет организовать распределение электропитания внутри стойки или подключенных параллельно стойках в зависимости от требуемой выходной мощности, тем самым экономя полезную площадь дата-центра. Подобное сочетание высочайшей защиты оборудования и распределения электропитания в одной стойке обеспечивает возможность изменения размеров ЦОД в процессе эксплуатации. 		Modular-UPS-DPH-Series-75-150-200kW(ru).jpg.jpg


Высочайшая надежность

• Система повышенной отказоустойчивости, достигнутой с помощью системы внутреннего резерви-
рования для обеспечения бесперебойной работы
•     Самосинхронизация силовых модулей и модулей управления, обеспечивающая непрерывную
работу в режиме on-line даже при неисправности модуля управления, предотвращает простои,
вызванные отказом критического элемента системы
•     Возможность горячей замены основных модулей и компонентов сводит к нулю среднее время
ремонта и, соответственно, риск простоев		 Высокая масштабируемость

•     Расширение по вертикали – увеличение выходной мощности с 25 кВт до 200 кВт с поддержкой ре-
зервирования по схеме N+X внутри одной стойки позволяет экономить полезную площадь ЦОДа
•     Параллельное подключение до четырех ИБП без привлечения дополнительного оборудования
•     Изменяемые конфигурации, обеспечивающие гибкость масштабирования при уровне надежности
до Tier 4
Исключительно высокие рабочие характеристики и КПД
•     Высокая эффективность преобразования AC-AC, составляющая 95 % при небольшой нагрузке
в 30 % и 96 % при нагрузке от 50 %, обеспечивает значительное сокращение расходов на оплату
электроэнергии
•     Низкие гармонические искажения (iTHD < 3 %) позволяют избежать расходов, связанных с защитой
от передачи гармоник в питающую сеть, и выполнить требования поставщика электроэнергии
Простота технического обслуживания и ремонта
•     Встроенный ручной байпас, позволяющий избежать простоев, связанных с техническим обслужи-
ванием
•     Проактивная система диагностики, позволяющая на самой ранней стадии обнаруживать неисправ-
ности вентиляторов и коммутационных аппаратов
•     Поддержка технологии plug and play, повышающая ремонтопригодность



Модель DPH 75 кВт
1_.jpg4_.jpg3_.jpg6_.jpg8_.jpg  2_.jpg

7_.jpg      10_.jpg


Модель DPH 150 кВт
16_.jpg18_.jpg21_.jpg19_.jpg22_.jpg17_.jpg24_.jpg20_.jpg         23_.jpg24-1_.jpg


RPDC

11_.jpg      13_.jpg

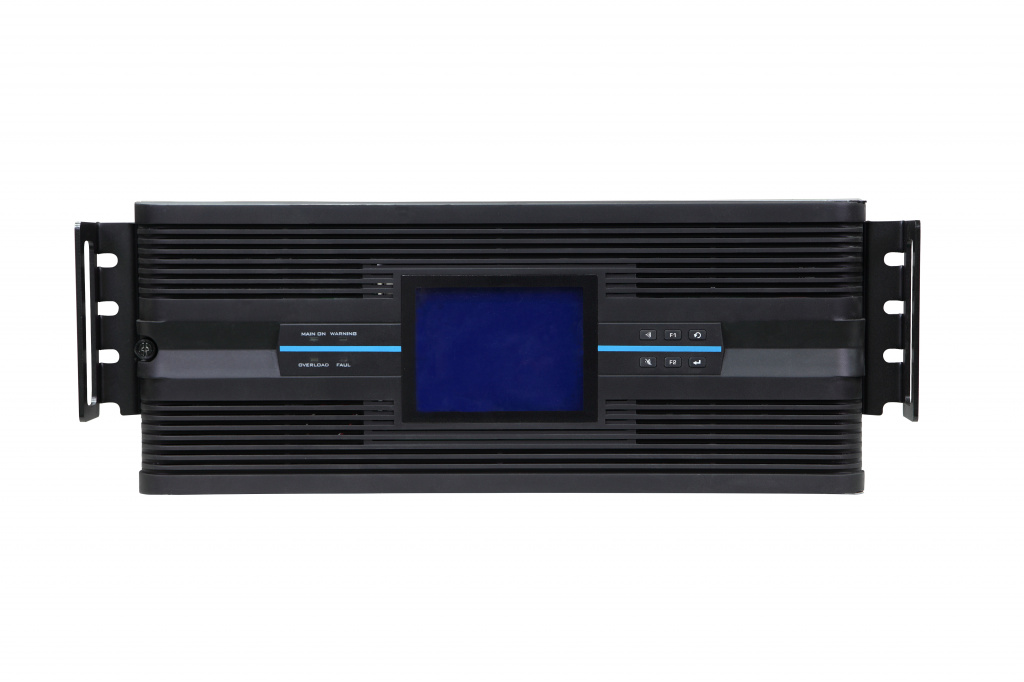

12_.jpg 25_.jpg27_.JPG28_.jpg14_.jpg29_.jpg




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель DPH 75 кВт DPH 150 кВт DPH 200 кВт
Номинальная мощность 25, 50, 75 кВА 25, 50, 75, 100, 125, 150 кВА 25, 50, 75, 100, 125, 150, 175, 200 кВА
Типоразмер 75 кВт 150 кВт 200 кВт
Вход Номинальное напряжение 380/220 В, 400/230 В, 415/240 В (3 фазы, 4 провода плюс земля)
Диапазон напряжения 176~276 / 305~477 В пер. тока *
Коэффициент нелинейных искажений тока < 3% **
Коэффициент нелинейных искажений тока < 3% **
Коэффициент нелинейных искажений тока < 3% **
Частота 50/60 Гц
Выход Напряжение 380/220 В, 400/230 В, 415/240 В (3 фазы, 4 провода плюс земля)
Выходной коэффициент мощности 1 (кВА = кВт)
Коэффициент нелинейных искажений напряжения ≤ 2 % (при линейной нагрузке)
Пределы регулирования напряжения ± 1 % (статический режим)
Частота 50 или 60 Гц
Регулирование частоты ±0,05 Гц
Перегрузочная способность ≤ 125 % : 10 минут; ≤ 150 % : 1 минута
Коммуникационные интерфейсы Стандартные 1 коммуникационный системный порт, 1 порт LCM, 2 параллельных порта, 2 слота для smart-карт, 6 выходов с сухими контактами, 2 входа с сухими контактами, 2 сухих контакта АКБ, 1 порт REPO (дистанционное аварийное отключение питания)
Дополнительные Карта SNMP IPv6, карта ModBus, карта релейных входов/выходов, кабель датчика температуры и кабель датчика состояния батарейного кабинета
Соответствие стандартам Безопасность и ЭМС BSMI, CE, EN62040-1
Прочие характеристики Параллельное резервирование и расширение Резервирование модулей и системы расширение
Аварийное отключение питания Местное и дистанционное
Включение в режиме питания от батарей Да
Журнал событий 3000 записей
КПД Преобразование AC-AC 96% (испытано TÜV)
Экономичный режим 99%
Условия эксплуатации Рабочая температура 0 ~ 40 ˚C
Относительная влажность 0 ~ 90 % (без конденсации влаги)
Уровень шума (на расст. 1 м) < 62 дБ(А)
Размеры (Ш x Г x В) 600 х 1090 х 2000 мм
Масса ИБП 310 кг 320 кг 350 кг
Силовой модуль 32 кг 32 кг 32 кг
PDC для монтажа в стойке 32 кг 32 кг н/д
Батарейный модуль 29,5 кг н/д н/д
Максимальная вместимость корпуса системы Силовой модуль 25 кВт 3 6 8
PDC для монтажа в стойке 1 2 н/д
Модуль коммутационных аппаратов (для PDC, монтируемого в стойке) 6 12 н/д
Батарейный модуль 4 н/д н/д
* Работа в нижнем диапазоне напряжения 140/242~176/305 В пер. тока допускается при нагрузке 60~100 %.
** При коэффициенте нелинейных искажений на входе менее 1 %.
Характеристики могут быть изменены без предварительного уведомления.

Панель управления и ЖК-дисплей

Масштаби-
руемость и горячая замена


Эстетический и современный дизайн
